Принципові схеми резервного живлення: захист інвертора, ручне й автоматичне перемикання, окремі групи та генератор.
Це схеми принципу роботи, а не монтажні проєкти. Номінали захисту, кабелі, комутацію N та роботу ПЗВ визначає і перевіряє електрик за інструкціями обладнання. PE та PEN не комутують.
Переглянути схемуПІДКЛЮЧЕННЯ ТА ЗАХИСТ

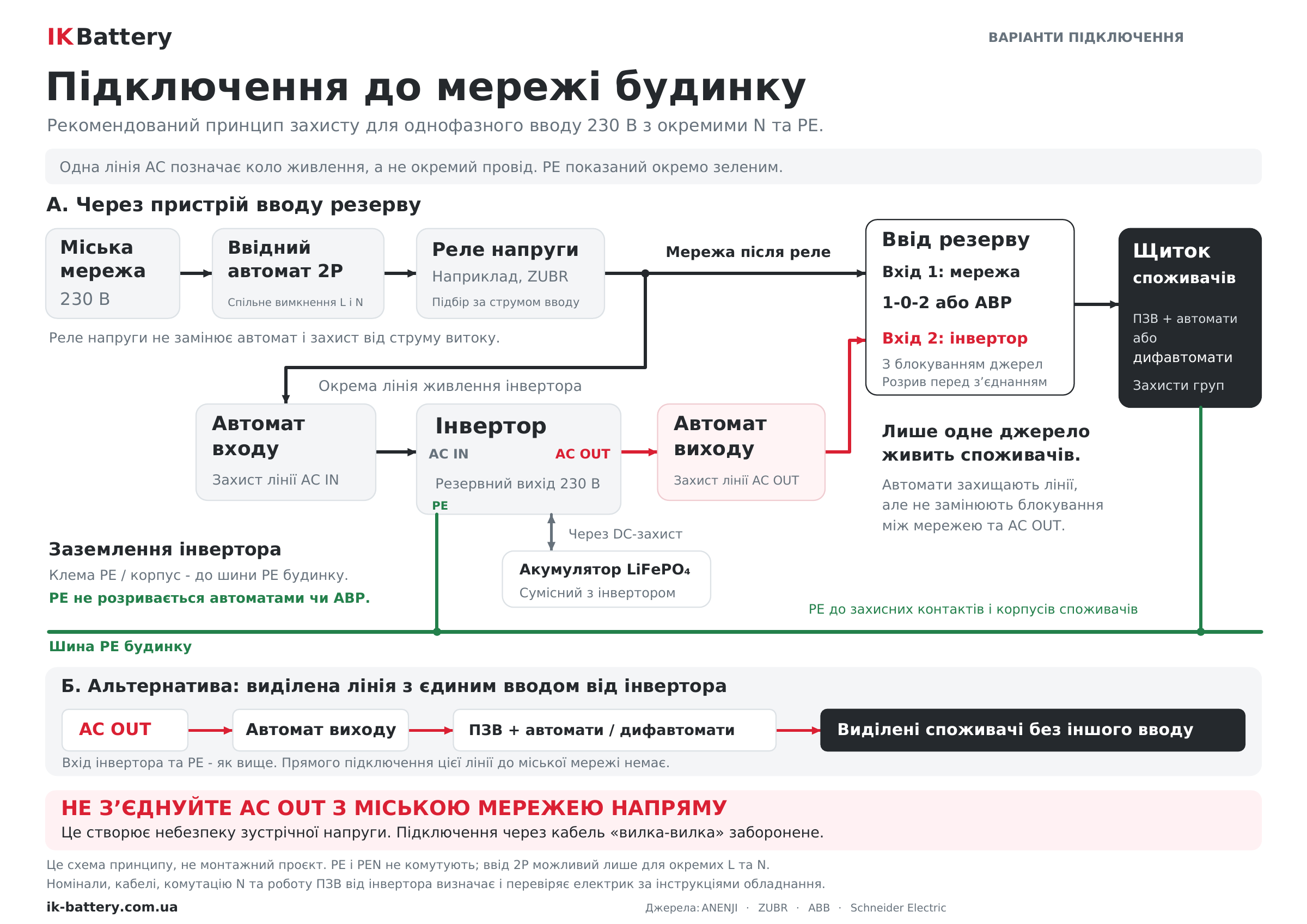

Захист для однофазного вводу 230 В з окремими N та PE: ввідний автомат 2P, реле напруги, автомати на вході й виході інвертора та заземлення.
AC OUT підключають через пристрій вводу резерву з блокуванням джерел або до виділеної лінії, яка не має іншого вводу від мережі. Пряме з’єднання AC OUT з міською мережею неприпустиме.

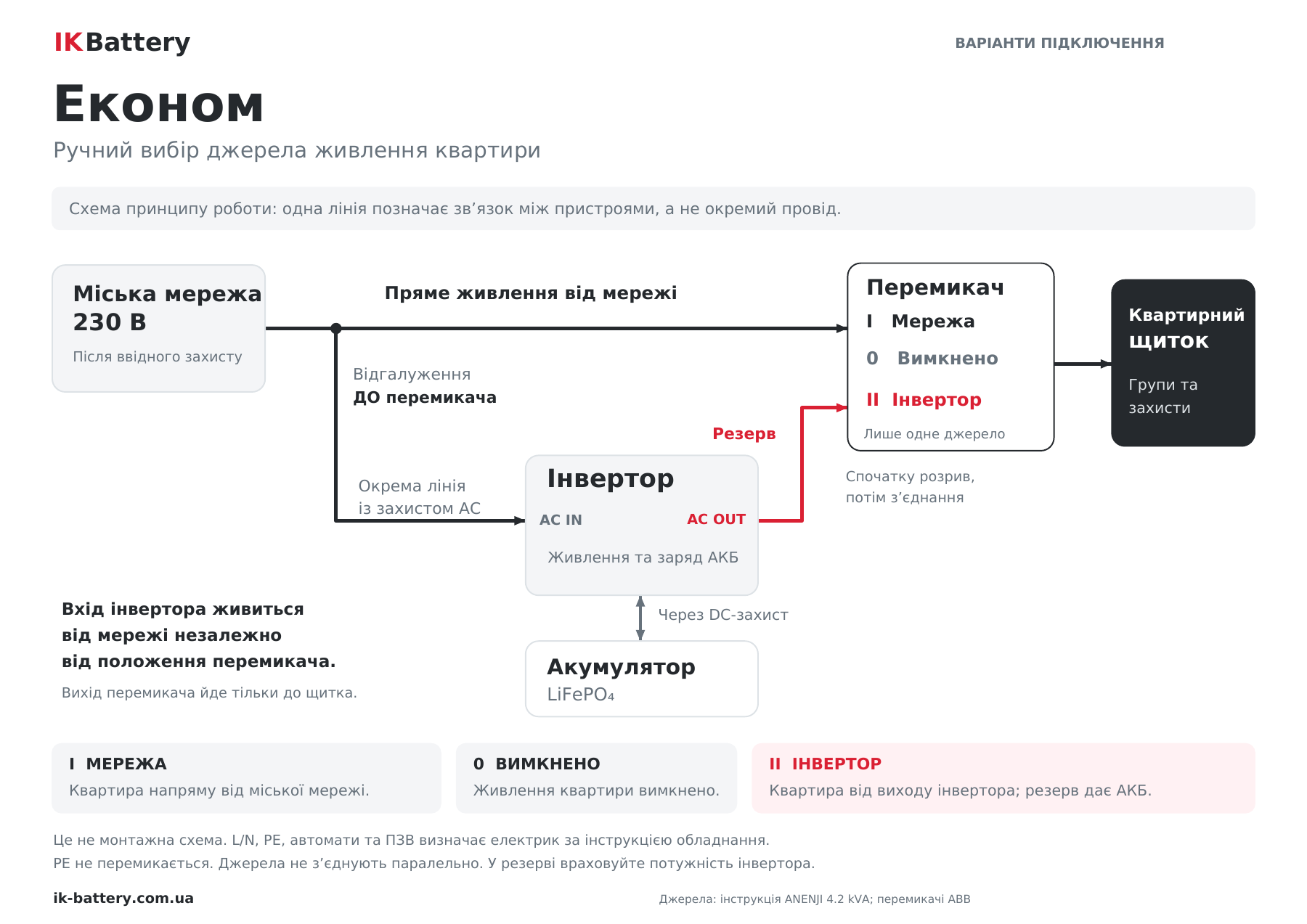

Переглянути схемуВАРІАНТ 01
Ручний перемикач 1–0–2 обирає живлення квартирного щитка: від міської мережі або від інвертора.
У режимі резерву вимикайте потужні прилади: сумарне навантаження та пускові струми мають відповідати можливостям інвертора.

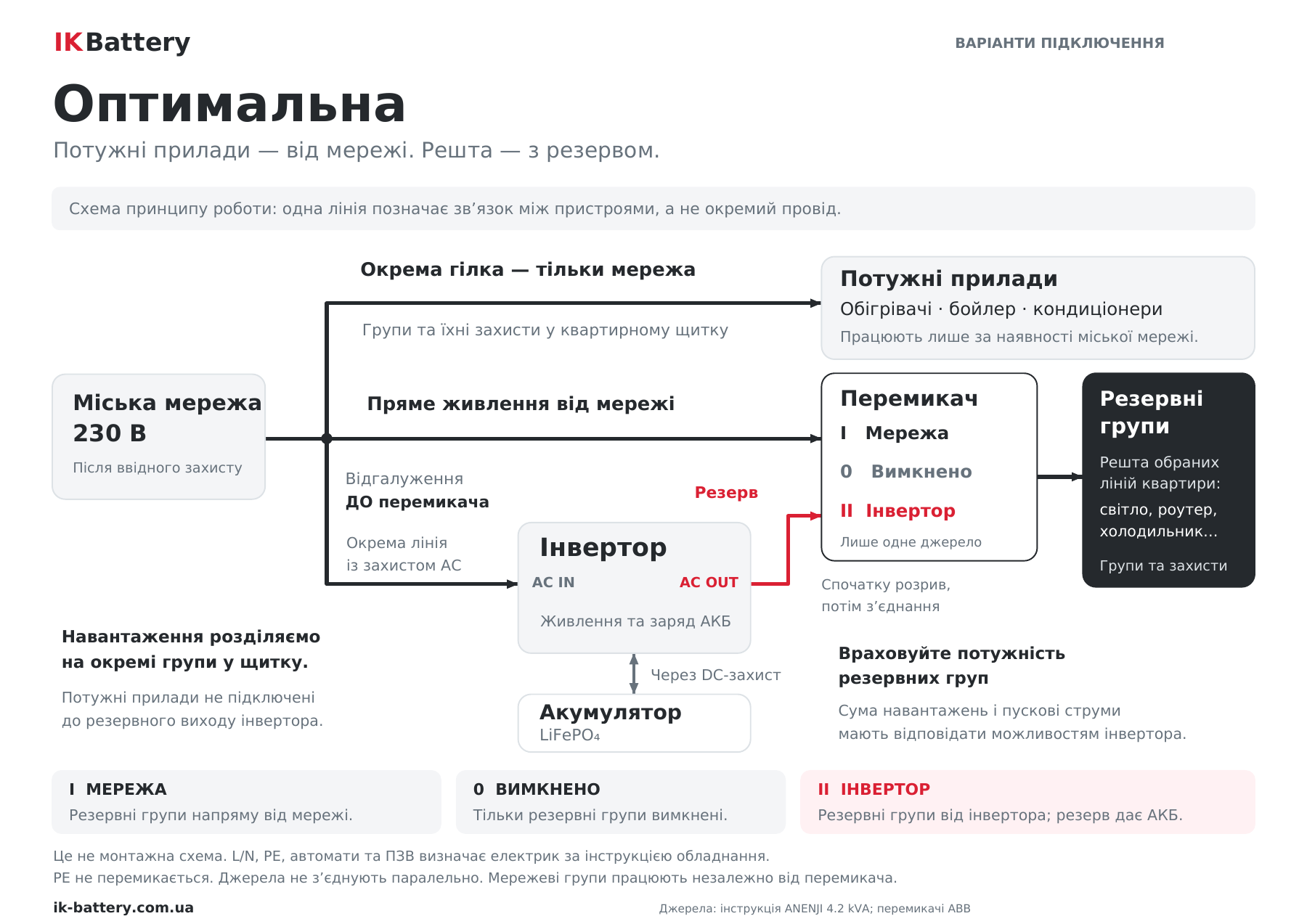

Переглянути схемуВАРІАНТ 02
Обігрівачі, бойлер і кондиціонери залишаються на міській мережі. Резервні групи перемикаються на інвертор вручну через 1–0–2.
Потужні прилади не працюють під час відсутності мережі. Навантаження резервних груп також потрібно узгодити з потужністю інвертора.

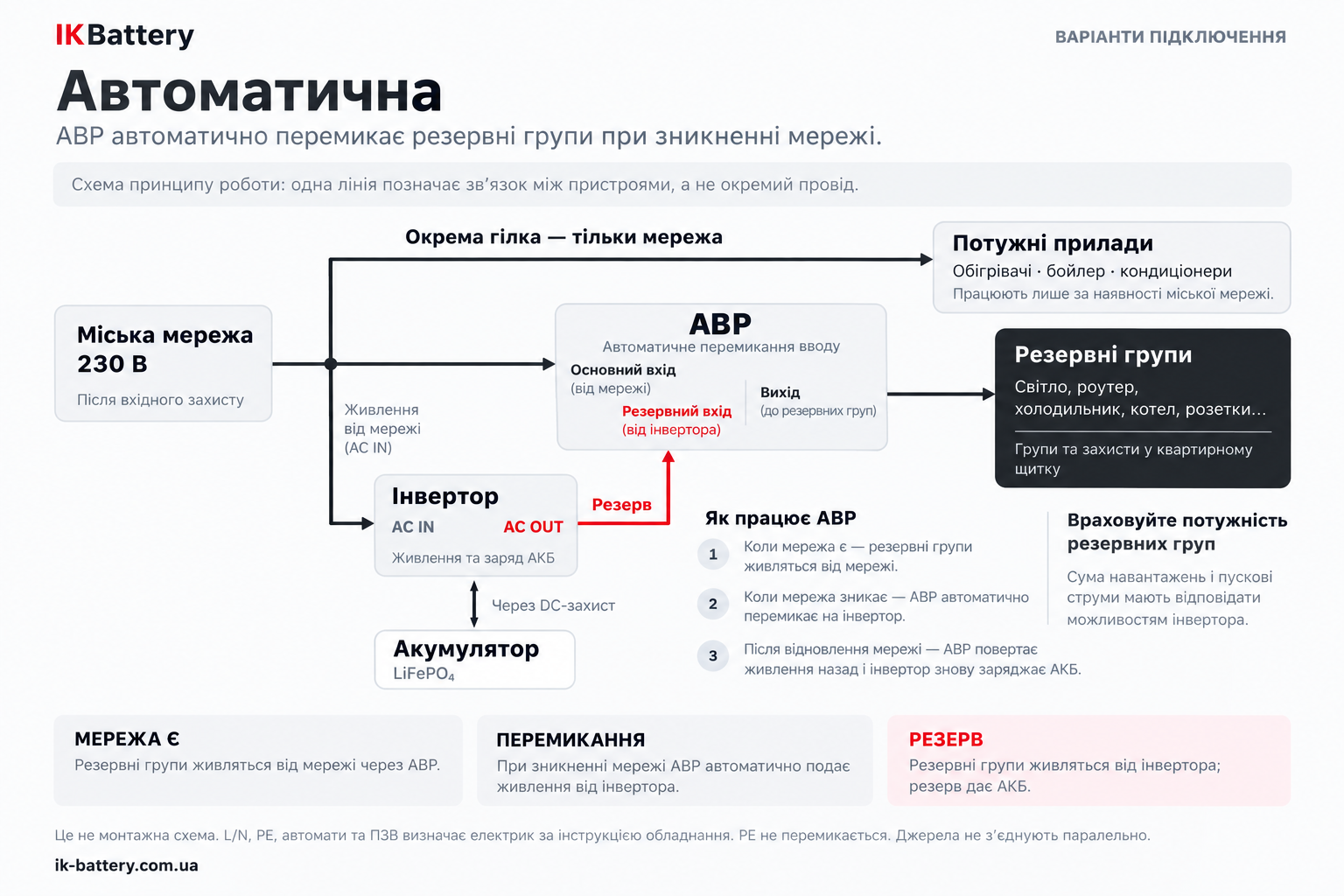

Переглянути схемуВАРІАНТ 03
АВР перемикає резервні групи між мережею та інвертором. Потужні прилади підключені окремо й живляться лише від мережі.
Потрібен АВР із пріоритетом мережі та розривом перед з’єднанням. Інвертор має бути готовий до роботи; під час перемикання можлива перерва живлення.

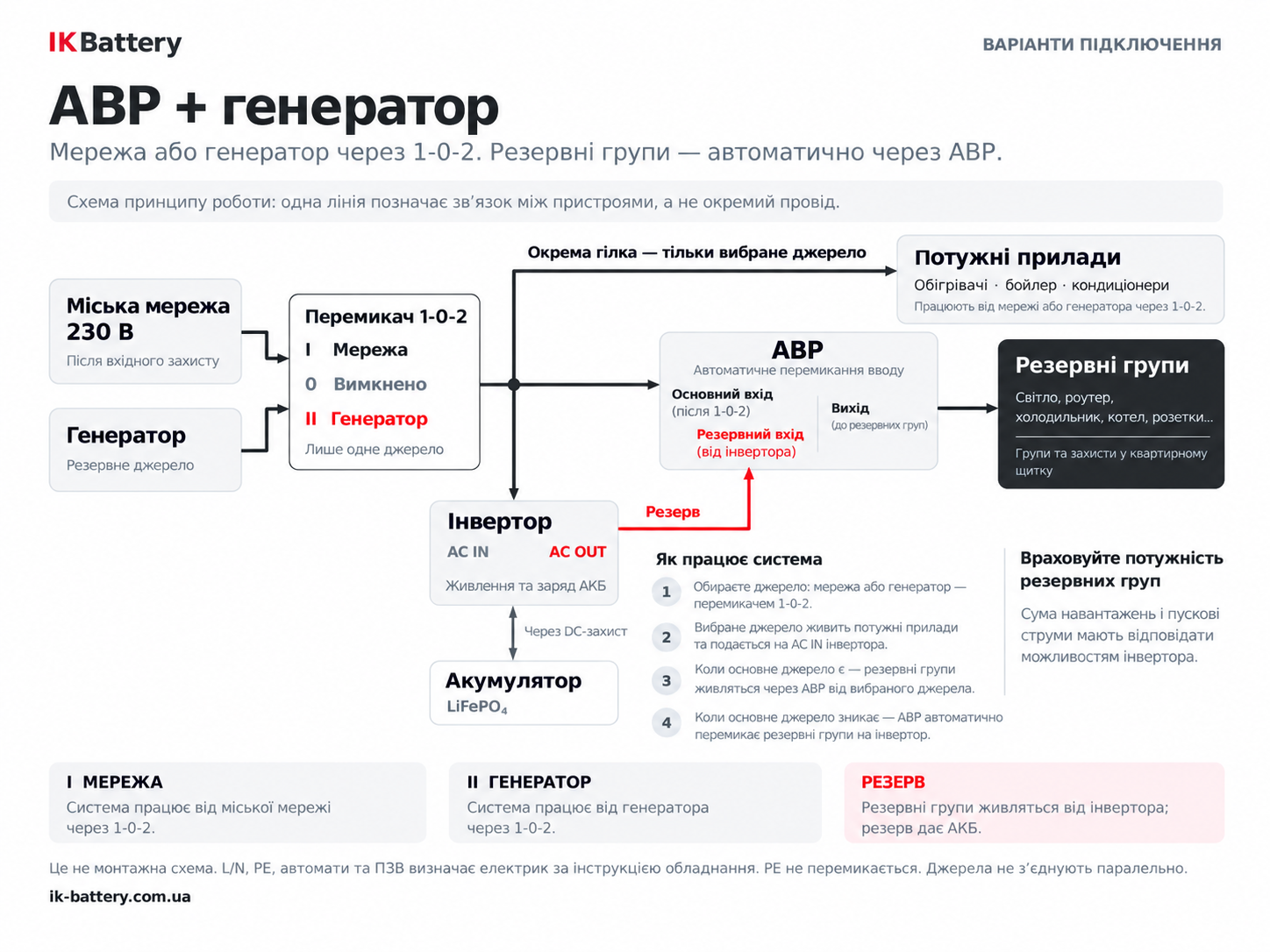

Переглянути схемуВАРІАНТ 04
Перемикач 1–0–2 вручну обирає мережу або генератор. АВР автоматично переводить резервні групи на інвертор, коли вибране джерело недоступне.
Генератор має витримувати суму навантажень і заряджання АКБ. Запуск генератора та вибір джерела — ручні.
Положення «0» перемикача не знеструмлює резервні групи: вони можуть живитися від інвертора через АВР.
